Tại sao vít của máy tạo hạt WPC bị hỏng khi đang chạy?

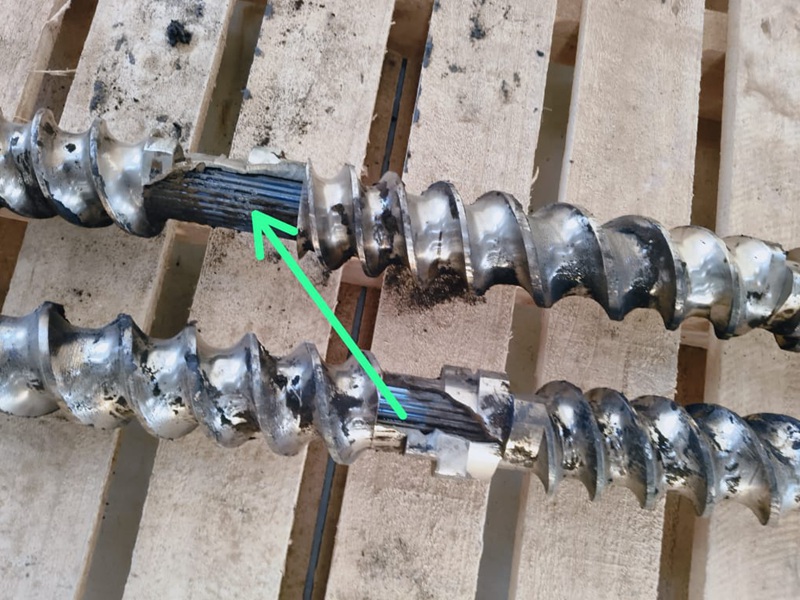

Đôi khi, Người dùng có thể gặp phải tình huống vít máy tạo hạt WPC đột ngột bị gãy. Những lý do chính có thể là: hiệu suất vật liệu không đạt tiêu chuẩn, vận hành không đúng cách, thiếu bảo trì và lỗi thiết kế. Cần điều tra có mục tiêu để tránh hư hỏng thường xuyên.1. Các vấn đề về vật liệu và sản xuất Đây là nguyên nhân cơ bản dẫn đến gãy khối cốt thép, quyết định trực tiếp đến khả năng chịu tải của bộ phận.
Vật liệu trục vít không phù hợp:Khi các khối ren được làm bằng thép thông thường (ví dụ: thép số 45) thay vì hợp kim chịu mài mòn chuyên dụng (ví dụ: 38CrMoAlA hoặc vật liệu tổng hợp lưỡng kim), chúng có thể thiếu đủ độ bền và độ bền trong quá trình xử lý gỗ-nhựa ở nhiệt độ cao và áp suất cao, dẫn đến gãy giòn.
Các khuyết tật của quá trình xử lý nhiệt:Nếu nhiệt độ làm nguội không thích hợp và quá trình ủ không đủ trong quá trình xử lý nhiệt, nồng độ ứng suất bên trong của vật liệu hoặc sự mất cân bằng giữa độ cứng và độ dẻo dai (chẳng hạn như độ cứng cao nhưng độ bền kém) sẽ xảy ra và sẽ bị gãy do va đập trong quá trình vận hành.
Độ chính xác gia công không đủ:gốc của ren quá nhỏ, tồn tại các vệt hoặc vết nứt, sẽ hình thành các điểm tập trung ứng suất và dần dần mở rộng đến đứt gãy sau khi vận hành lâu dài.2. Sử dụng không đúng cách Hành vi không chuẩn trong hoạt động hàng ngày sẽ làm cho khối ren chịu tải vượt quá phạm vi thiết kế.
Cho ăn không ổn định:lượng nguyên liệu thô gỗ-nhựa (chẳng hạn như hỗn hợp dăm gỗ và hạt nhựa) dao động, dẫn đến tải trục vít biến động mạnh, và khối ren luân phiên chịu quá tải và va đập, và gãy mỏi do căng thẳng lặp đi lặp lại.
Vật chất lạ trong vật liệu:các khối kim loại, đá và các vật cứng khác trộn lẫn vào nguyên liệu thô, chúng sẽ bị kẹt trong rãnh ren và khối ren sẽ chịu một mô-men xoắn lớn ngay lập tức, dẫn đến nứt hoặc gãy do cắt.
Quy trình khởi động/tắt máy không đúng cách:Việc không làm nóng trước hoặc nạp ở tốc độ thấp trong quá trình khởi động sẽ gây ra căng thẳng quá mức cho khối ren ở nhiệt độ thấp. Việc không làm sạch vật liệu trong quá trình tắt máy sẽ dẫn đến hiện tượng đông đặc sau khi làm mát. Buộc khởi động trong các hoạt động tiếp theo có thể khiến khối ren bị gãy do quá tải.3. Thiếu bảo trì. Việc bảo trì thiếu khoa học trong thời gian dài sẽ đẩy nhanh quá trình lão hóa của khối cốt thép và gây ra gãy xương.
Hao mòn:Các hạt cứng trong nguyên liệu gỗ-nhựa sẽ tiếp tục mài mòn bề mặt ren, dẫn đến loại răng ren nông, diện tích lực giảm, ứng suất cục bộ tăng và cuối cùng là gãy.
Khe hở lắp ráp bất thường:sau khi sử dụng lâu dài, khe hở giữa khối ren với vít và thùng trở nên lớn hơn và xảy ra hiện tượng nhảy xuyên tâm trong quá trình vận hành. Khối ren phải chịu thêm lực hướng tâm và rất dễ bị gãy từ gốc.
Bôi trơn không đủ:nếu bôi trơn không thành công trong kết nối giữa khối ren và trục truyền động, sẽ tạo ra ma sát khô, điều này không chỉ làm tăng lực cản khi chạy mà còn dẫn đến quá nhiệt cục bộ, giảm độ bền của vật liệu và gây ra gãy xương.4, Các khuyết tật về thiết kế và khớp nối Các vấn đề trong thiết kế của thiết bị sẽ khiến khối ren có nguy cơ bị gãy ngay từ khi bắt đầu sử dụng.
Thiết kế kết cấu không hợp lý:góc ren và bước ren của khối ren không phù hợp với đặc tính của nguyên liệu gỗ-nhựa hoặc gốc ren không được tăng cường (chẳng hạn như không tăng góc bo tròn), dễ hình thành vùng ứng suất yếu.
Công suất và tải không phù hợp:Nếu thông số khối luồng đã chọn không phù hợp với công suất của máy chủ (chẳng hạn như khối luồng nhỏ có động cơ công suất cao), quá trình xử lý rất dễ vượt quá giới hạn tải của khối luồng do quá tải.
Để giảm hiện tượng gãy vít máy tạo hạt WPC, nên kiểm soát nguồn: ưu tiên các khối ren lưỡng kim được xử lý nhiệt nghiêm ngặt trong quá trình mua hàng; đảm bảo cho ăn đồng đều và thường xuyên làm sạch tạp chất lạ trong nguyên liệu thô trong quá trình sử dụng; kiểm tra độ mòn của khối ren và độ hở của cụm sau mỗi 100-200 giờ hoạt động.
